- 詳細描述
-
- 商品名稱: 庫區管理系統（WMS）
1.1 天車無人化庫管總體構架
天車無人化庫管系統主要由WMS庫區管理系統、無人天車系統、視頻監控系統、有線和無線網絡系統、地面操作HMI等構成。

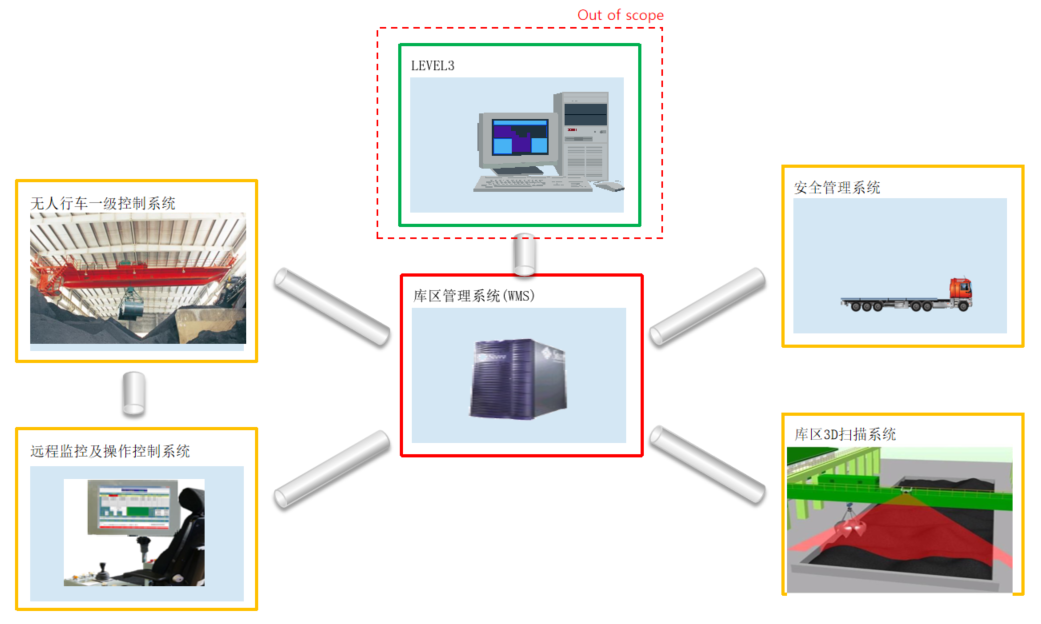

圖1-2：總體構架
1.2 智能倉儲物流管理系統
智能倉儲物流管理系統（Warehouse Management System 簡稱WMS）是無人天車系統的核心，接收上機系統的指令，統一協調庫區的無人天車完成各種設計物流任務，達到安全、高效的綜合性庫區管理系統。
該系統主要由工控機和庫管軟件組成。該系統軟件由我司獨立開發，適用于各種散料處理倉庫，目前已應用于多個自動化抓斗項目，客戶反映效果良好。
通過與生產管理ERP系統數據交互,從中獲取任務信息，再由倉庫管理系統發出工作指令及優化行車運行路徑，實現設備自動化運行。同時綜合管理系統還對操作臺、視頻、語音等系統進行管理，并對聯合儲庫進行建模和庫區管理。
1.3設計原則
⑴高可用性和高可靠性。
系統的高可用性是保證企業業務運轉的關鍵。除了提供高可靠、高可用的硬件、軟件產品和技術外，通過周密計劃、設計和實施整套高可用方案，確保系統的高可用性。
⑵先進性和成熟性。
信息技術的快速發展導致許多新的技術和產品出現，為了保障系統的穩定性和可靠性，賣方在選用成熟產品的前提下，充分利用新的技術和已成功的經驗。本項目中推薦的產品和技術，符合當代信息技術發展趨勢，既包含有先進技術，是各個領域公認的領先技術領，且是功能完備的成熟產品和技術。
⑶可擴展性。
系統在初期建設階段充分考慮將來新增系統的擴展需要，滿足將來擴展需求。擴展可以在不改變原有系統架構體系的前提下，進行系統多方位的擴展。
⑷系統安全性。
本系統所存儲的都是關系到生產順行進行的實時數據，數據的安全性和完整性非常重要。因此系統必須有可靠、安全的數據備份和恢復機制，確保系統數據的安全性。
⑸高可管理性。
在分布式計算環境中，整個系統的高可管理性已成為系統能否成功的關鍵，高可管理性的系統為今后系統維護管理人員提供便利，減輕負擔。本次設計的系統采用的主要產品均須具有可管理性和可維護性，便于管理維護。
2.2 WMS系統功能構成
(1)進、出料管理，可對接業生產管理系統，比如ERP/MES系統，收業主現場銷售與計量系統（也可人工輸入作業計劃）的出庫計劃。
(2)產品存放位置管理，對物料種類的吊運進行全流程跟蹤并計量，同時接收料堆掃描系統的數據，實時掌握整個料場料堆輪廓。

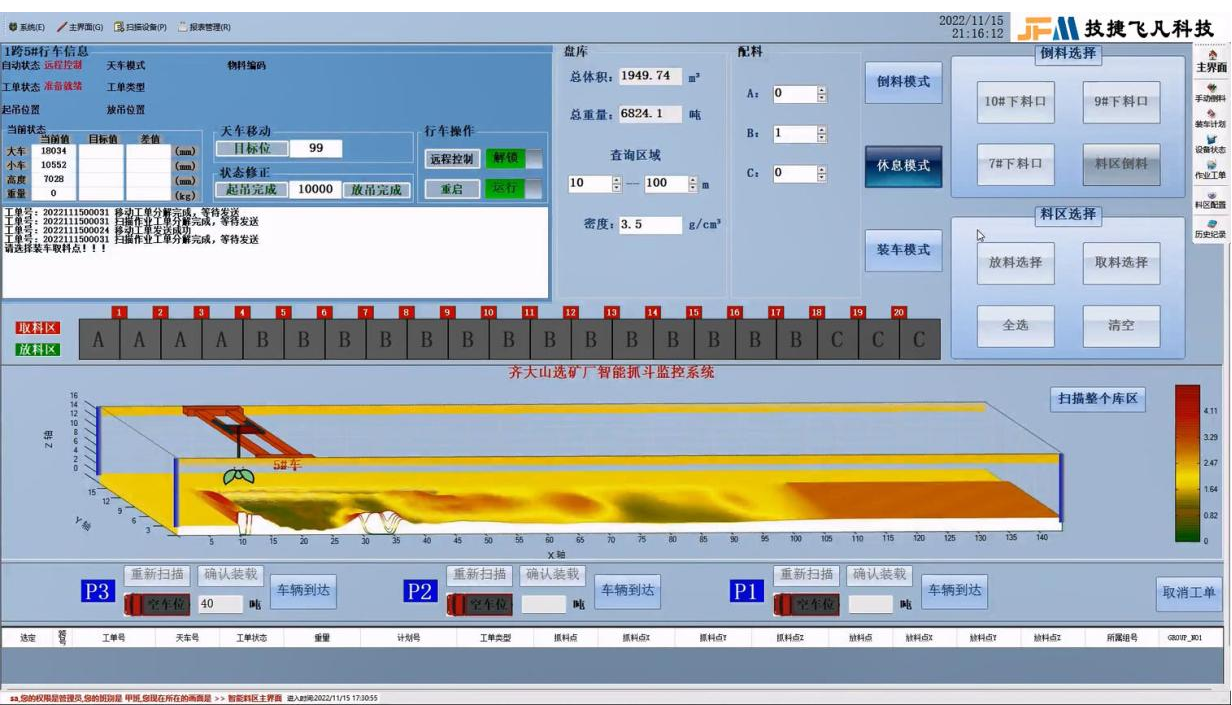

庫管系統主畫面示意圖
(3)天車工單/作業結果管理:智能調度系統將作業任務分解成具體的調度命令，將命令發往天車完成相應作業任務，發送工單給天車，管理天車起吊/放吊作業結果。

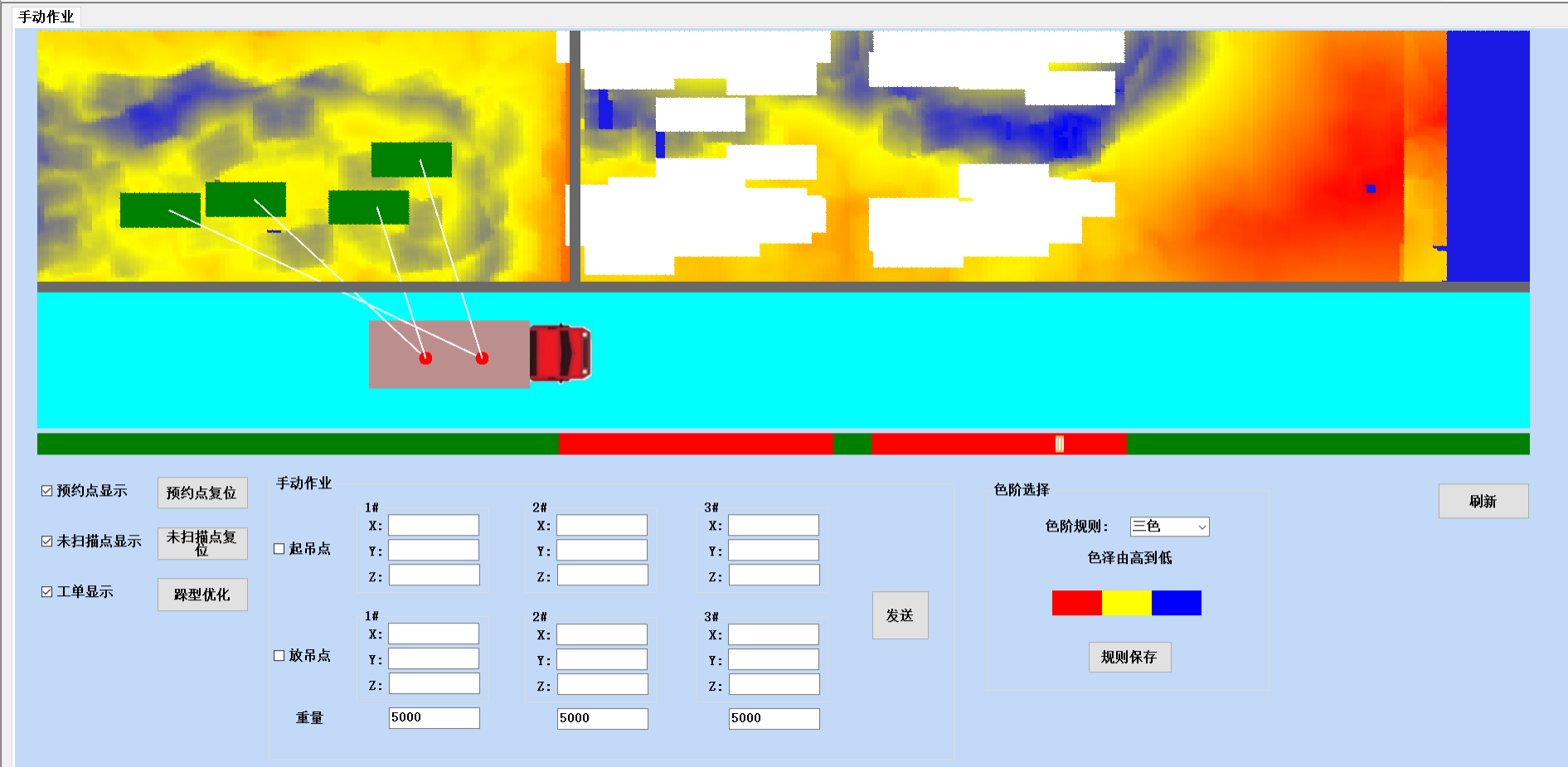

(4)設備狀態實時監控:實時收集天車、地面設備的狀態信息，并通過地面操作室畫面進行管理和操作。同時人工可以進行選點操作，從幾個原料區分別抓取至料斗。二維形式顯示料區物料的分布信息、工單分布信息和待掃描區域，手動選取靜態抓取點，生成手動工單。
(5)無人行車防撞管理:最大降低行車間作業區域的干涉，控制行車與行車之間不發生碰撞的功能。實時監測行車位置，行車將要作業的區域內有其他行車時，考慮作業的優先順序，發出指令讓臨近行車避讓，并向相關行車發送作業指令，提高作業效率。
(6)庫區安全管理:無人行車防撞(與其他行車的防撞, 障礙物規避, 車輛防撞等)。在天車移動區間里遇到固定的、或可變的危險區域時，自動生成規避這些危險區域的路徑。
- 信息統計管理功能。出料記錄，庫存報表，天車作業統計，報警查詢統計，天車狀態監控等。

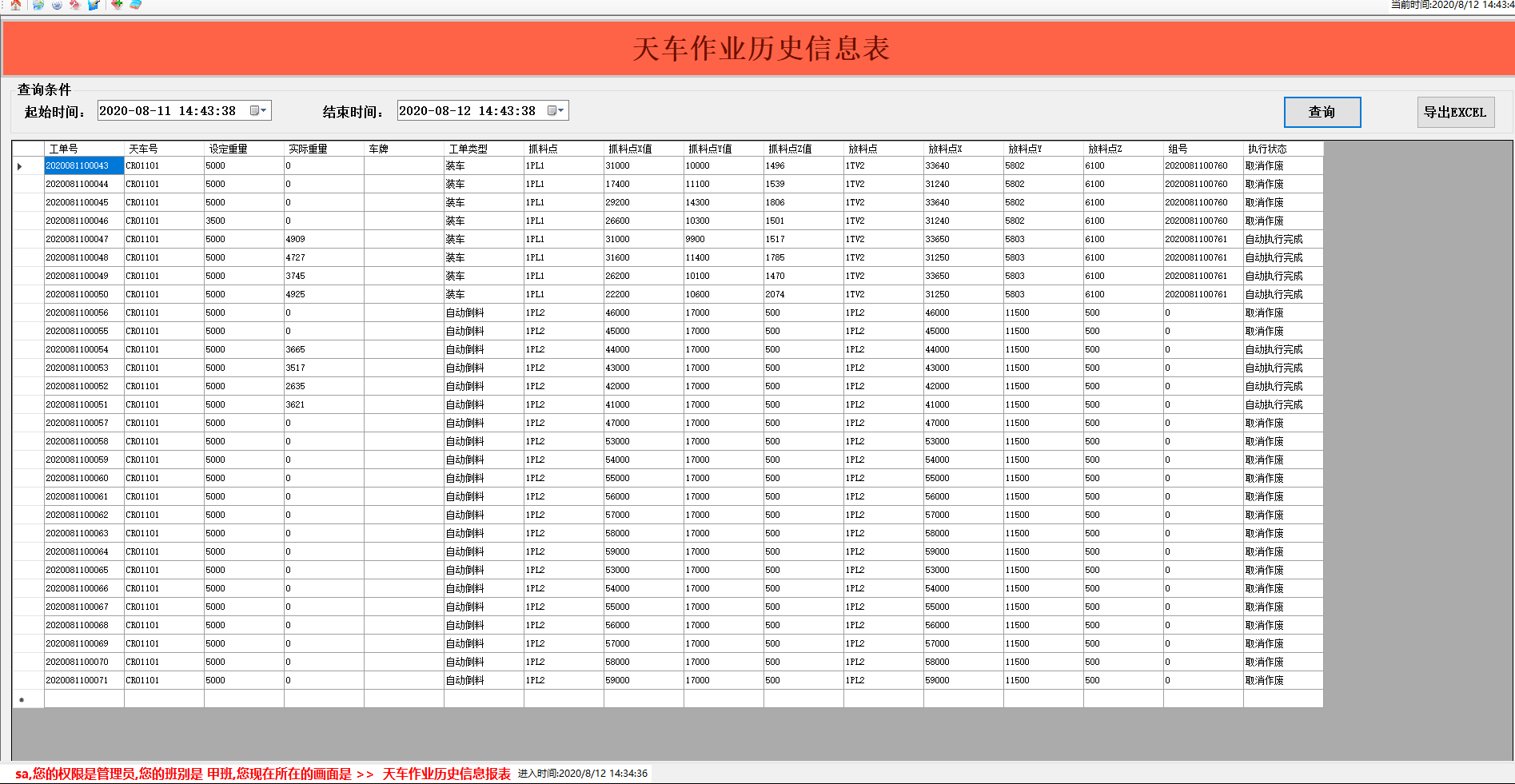

庫管系統記錄管理示意圖
2.3庫區管理系統與各系統的接口對接
所有數據接入鐵前智造中心并實現集控軟件平臺系統對接。智能化抓斗控制與管理平臺必須實現與現有寶信iplat平臺對接，保證系統使用的功能連貫性與頂層平臺的功能一致性。智能抓斗成套廠應與現有系統做充分的技術對接，以實現無人化功能在現有平臺的順利移植及生產數據的傳輸對接，滿足業主對功能性的要求。
①、天車PLC系統，采用TCP/IP SOCKET通訊方式。
②、生產管理系統，ERP/MES等，TCP/IP 通訊方式。
③、地面安全系統，TCP/IP，支持串口等特殊通訊方式。
④、門禁道閘系統，TCP/IP 通訊方式。
