- 商品名稱: 無人天車全自動控制技術（PLC系統）
無人天車系統根據WMS的工單自動運行，作業完成后發送處理結果信息給WMS系統。
無人天車系統主要功能說明

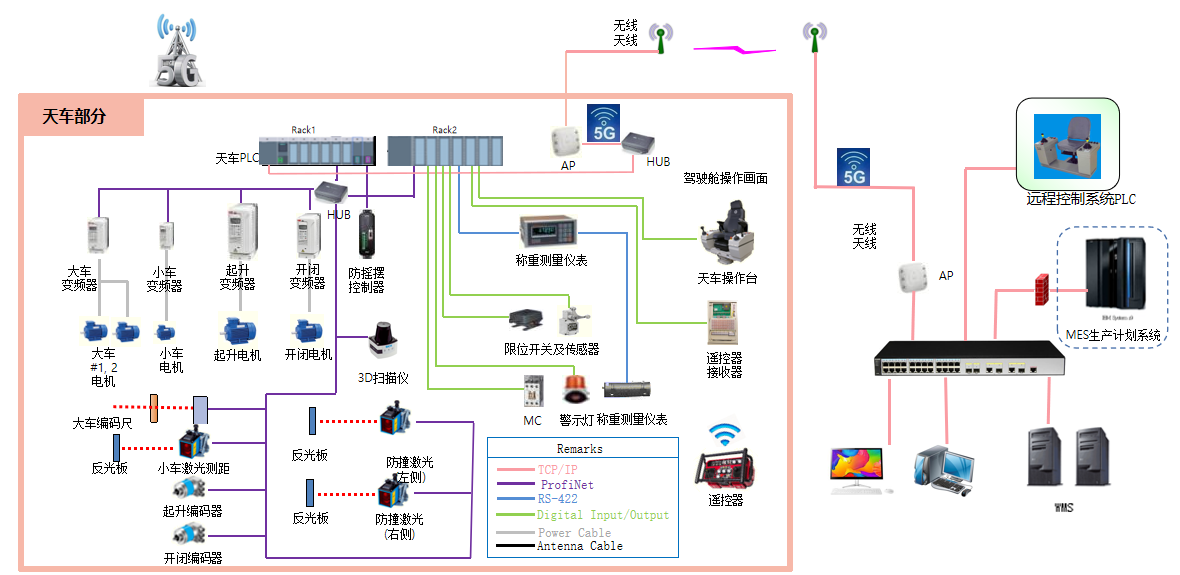

(1)通信管理:與傳動、測距傳感器、編碼器、檢測傳感器等之間的通訊。
(2)運行模式管理:天車有三種操作模式：司機室操作、遠程手動操作及遠程自動控制。
①遠程自動模式
天車駕駛艙手動/自動選擇開關選擇為自動，倉庫管理系統的HMI中選擇無人模式后，進入自動作業模式。
②司機室操作模式
天車駕駛艙手動/自動選擇開關選擇為手動，進入手動作業模式。天車駕駛?cè)藛T進入天車駕駛室，用搖桿直接操作天車。
③遠程手動操作模式
操作人員可通過遠程操作臺布設的搖桿進行操作，并通過遠程畫面觀察抓斗作業狀態。

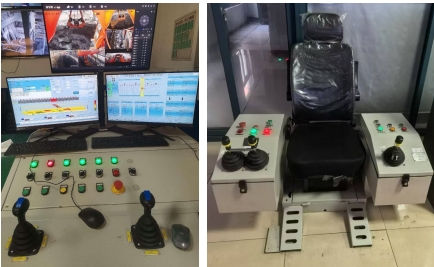

遠程操作臺示意圖
(3)作業管理:從WMS接收工單，并把執行的結果反饋WMS。
(4)位置控制:大車和小車位置精確控制。

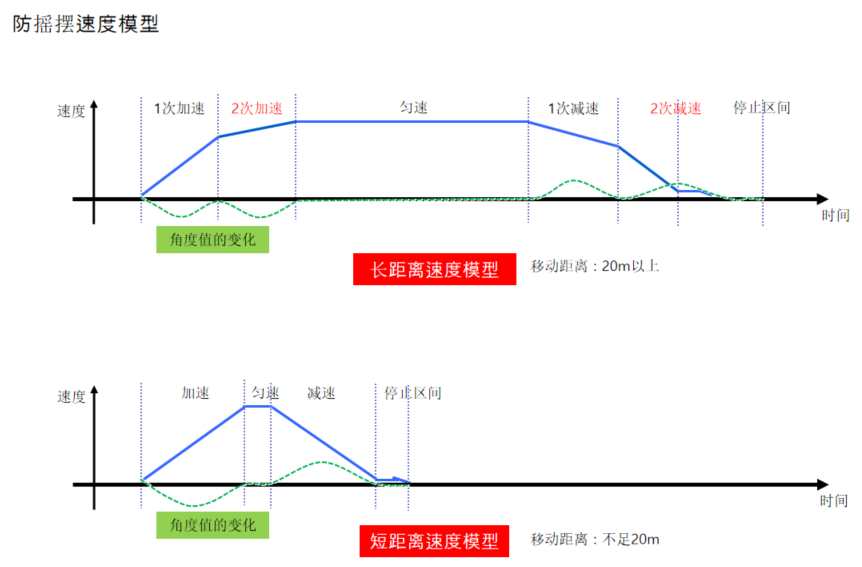

(5)速度控制:根據移動距離生成最優的速度模型。
(6)防搖擺控制:天車移動中抓斗搖擺控制，控制器采用技捷飛凡品牌。

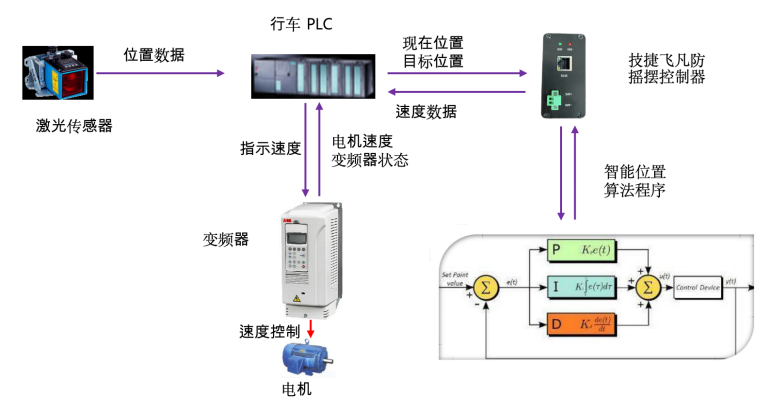

防搖擺控制器架構

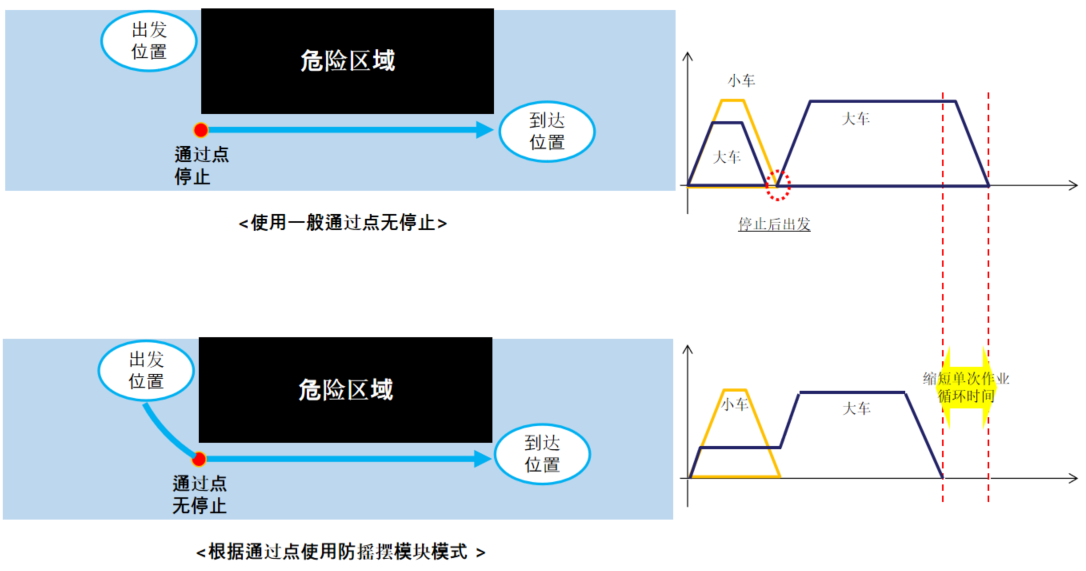

(7)通過點無停止運行:在無人行車移動區間內有危險區域時，在 WMS 處生成通過點，并發出指令。行車収信后經過通過點向目標位置移動，在通過點處停頓后向目標位置移動。未使用通過點無停止功能時，行車會在每個通過點停頓，增加了移動時間。為了減少類似的移動時間，使用通過點無停止功能來縮短移動時間。
在防搖擺模塊中預先判斷是否要無停止通過，并生成無停止通過的大車行走模型。
(8)自我診斷功能:自我診斷，發生故障時采取暫停或急停措施，并把故障信息發送到WMS系統。

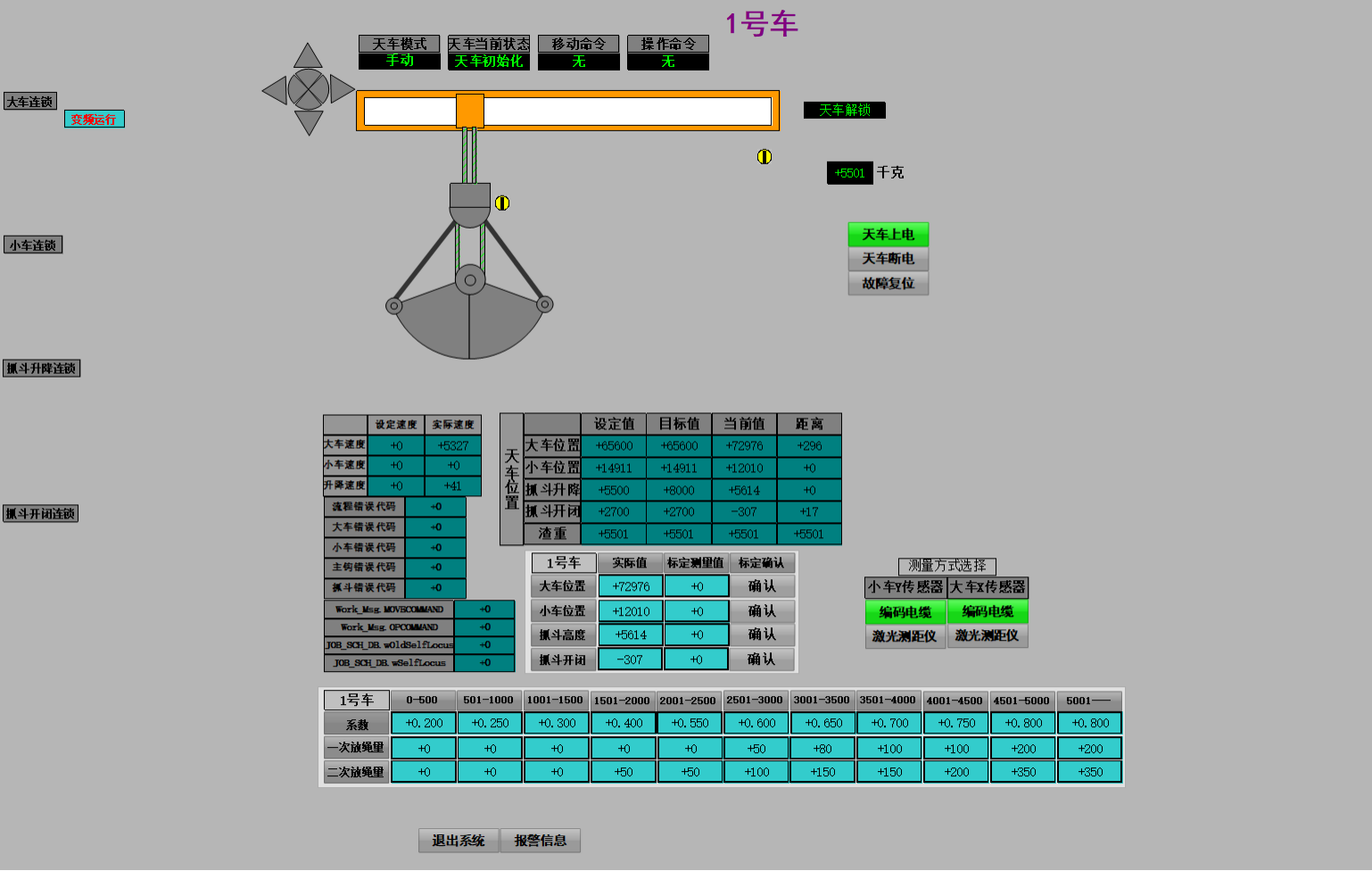

WinCC監控畫面示意圖(9)深挖沉抓、自動追繩控制技術:行車自動深挖功能是保證抓斗的滿斗率，提高作業效率的一個重要條件，平均滿斗率不低于95%。自動深挖功能主要是通過行車一級控制系統根據抓斗開度及抓斗高度運算并根據起升開閉變頻器轉矩變化，自動調整下放或上升速度，給出抓斗相關動作指令實現。自動追繩控制，同時可以防止鋼絲繩跳槽的發生。
(10)三軸聯動控制技術:行車運行至工單坐標位置（三維坐標），無需 X、Y、Z 軸方向順序運行，倉庫管理系統根據行車控制系統反饋路徑運算信息，發送各軸聯動滿足條件，當行車控制系統滿足條件時，同時控制各軸方向機構運行。

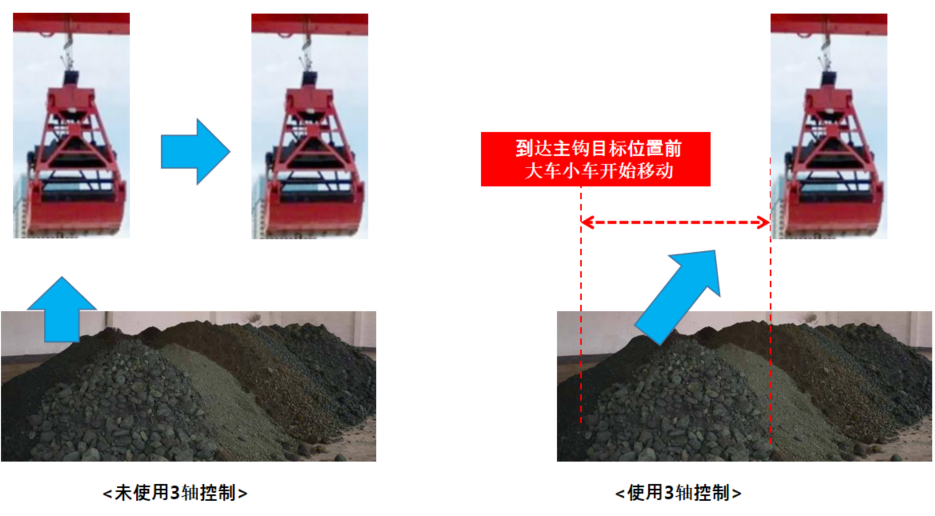

三軸聯動示意圖(11)行車防撞控制系統，在行車兩個行走方向上安裝激光傳感器，激光信號接入行車的 PLC 系統，直接檢測相鄰車輛的距離，同時判斷兩車的實時動態，計算出兩車的動態防撞距離，最大限度保證行車的安全和庫區運行效率。
(12)料斗料位檢測，保護1，在行車主梁上安裝物位計，行車到該位置作業前，對料位進行測量，防止料位過高放料。保護2，在料斗處安裝阻旋式料位開關，分別安裝高料位和地料位傳感器，過高或過低時，發送料位信號到庫管系統，庫管系統根據料位判定行車是否作業。
(13)防脫槽控制：采用三種防脫槽檢測方式，機械防脫槽裝置、防脫槽電子檢測單元、智能算法。
機械方式：在抓斗內應加裝防跑槽裝置，增加壓板，防止鋼絲繩在抓斗內跑槽。
防脫槽電子檢測單元：通過傳感技術對起升、開閉的卷筒鋼絲繩脫槽狀態進行檢測，當發生鋼絲繩脫槽時,輸出報警信號至 PLC.PLC停止起升、開閉電機運行。
通過智能控制算法：通過起升開閉力矩平衡控制原理，智能追繩控制，解決鋼絲繩松垮磨損、鋼絲繩脫槽纏繞等問題，減少設備故障及檢修時間、提升設備作業在線時間，保障系統持續穩定作業。
(13)稱重系統：
稱重系統：配套稱重系統，計量精度優于2%，實現抓斗裝量實時檢測，帶4~20mA輸出?？刂葡到y(tǒng)可通過稱重系統獲得精準抓料重量、判定觸料情況、起升開閉控制平衡情況等。
